电动叉车电机怎么接线

 　　电动叉车作为现代物流仓储和工业搬运的重要设备，其电机接线是确保设备正常运行的核心环节。不同类型电机的接线方式存在差异，且需结合控制器、保护电路等模块进行系统化操作。以下从电机类型、接线步骤、关键注意事项三个维度，详细阐述电动叉车电机的接线方法。
　　一、电机类型与接线基础
　　电动叉车电机主要分为直流有刷电机和交流电机两大类，其接线方式与控制逻辑截然不同。
　　1.直流有刷电机接线
　　直流有刷电机通过碳刷与换向器实现电流换向，结构简单但需定期维护。其接线核心为电源正负连接与控制信号接入。
　　电源连接：电动叉车电机正接控制器输出端接控制器输出端，形成完整回路。
　　控制信号：通过脉宽调制信号调节电机转速。
　　保护电路：电动叉车电机需接入过流保护电阻和欠压保护电路，当电机电流超过阈值或蓄电池电压低于31.5V时，自动切断电源，防止设备损坏。
　　2.交流电机接线
　　交流电机因效率高、免维护等优势，逐渐成为电动叉车主流选择。其接线需结合变频器或逆变器实现调速控制。

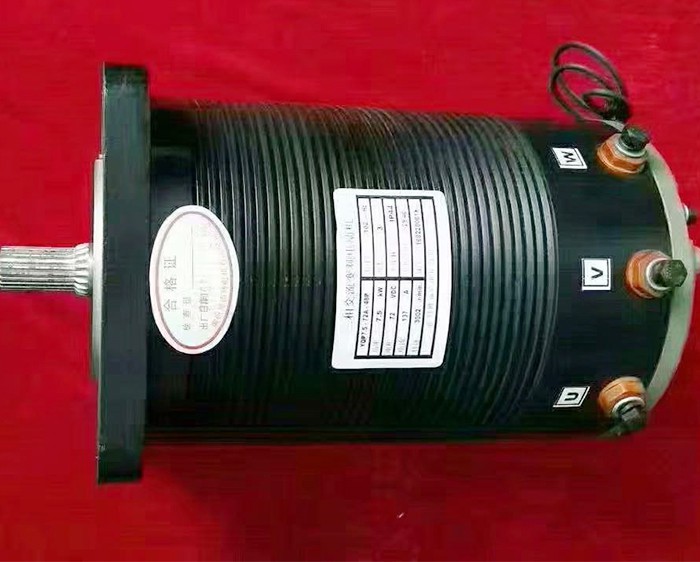

　　三相电源接入：将逆变器输出的U、V、W三相线分别连接电机三相接线端子，确保相序正确。
　　编码器反馈：交流电机需接入编码器，实时反馈转速与方向信号至控制器，实现闭环控制。例如，编码器信号接入控制器J1接口，通过比较实际转速与设定值，动态调整PWM输出频率。

　　制动电阻连接：为吸收再生制动能量，需在逆变器直流母线侧并联制动电阻，防止电容过压。电阻阻值需根据电机功率和制动频率计算，例如某3kW电机选用10Ω/500W制动电阻。

　　二、接线步骤与实操要点
　　电动叉车电机接线需遵循“先电源、后控制、再保护”的原则，具体步骤如下：
　　1.电源线连接
　　直流系统：将蓄电池组通过熔断器连接至控制器电源输入端接负。
　　交流系统：将逆变器输入端接380V三相交流电源，输出端接电机三相线。接线前需用万用表测量电源电压，确保无缺相或电压波动。
　　2.控制信号线连接
　　直流电机：连接速度转把信号线，红色接电源正，黑色接负，绿色接控制器PWM输入端。
　　交流电机：连接编码器信号线，A/B相用于转速计算，Z相用于零位检测。信号线需采用屏蔽双绞线，长度不超过5米，以减少电磁干扰。
　　3.保护电路接线
　　过流保护：在电机主回路串联电流互感器，二次侧接控制器过流检测端。当电流超过额定值1.5倍时，控制器触发保护动作。
　　欠压保护：将蓄电池电压分压后接入控制器欠压检测端，设定保护阈值。当电压低于阈值时，控制器切断输出。
　　过热保护：在电机外壳或定子绕组内埋置PT100温度传感器，信号接入控制器温度检测端。当温度超过120℃时，强制停机。
　　三、关键注意事项与故障排查
　　1.接线安全规范
　　绝缘处理：所有电动叉车电机接线端子需缠绕绝缘胶带或使用热缩管，防止短路。
　　线径选择：根据电流大小选择导线截面积。例如，某5kW直流电机额定电流约104A，需选用25mm²铜芯电缆。
　　防错接设计：采用不同颜色或标记区分电源、信号、接地线，避免误接。例如，红色为电源正，蓝色为负，黄色为PWM信号。
　　2.常见故障与解决方法
　　电机不转：检查电源是否接通、控制器是否输出PWM信号、电机碳刷是否磨损。
　　转速不稳：排查编码器信号干扰、速度转把电压波动、控制器PID参数。
　　过热保护频繁触发：检查电机负载是否过大、散热风扇是否运转、制动电阻是否损坏。
　　电动叉车电机接线需结合电机类型、控制逻辑与保护需求，严格遵循安全规范。通过系统化接线设计与故障预防，可显著提升设备可靠性与运行效率。随着交流驱动技术的普及，未来电动叉车电机接线将更趋智能化，进一步简化调试与维护流程。
